verzorging - Toyota Auris - InstructieboekjeToyota Auris: Lampen vervangen

■ Koplampen (auto's met halogeenkoplampen)

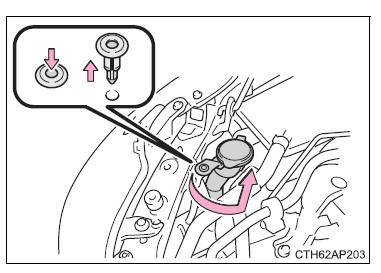

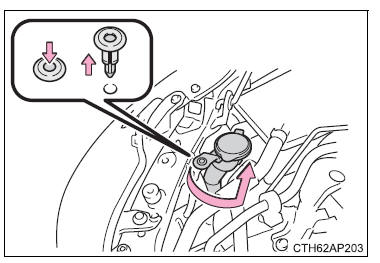

1. Verwijder de borgclip. Draai de vulpijp voor de ruitensproeiervloeistof en trek deze eruit. (Alleen bij vervanging van lamp aan de rechterzijde.)

Onderhoud, zelf uit te voeren

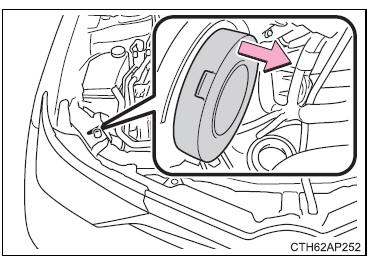

2. Verwijder het deksel.

Onderhoud, zelf uit te voeren

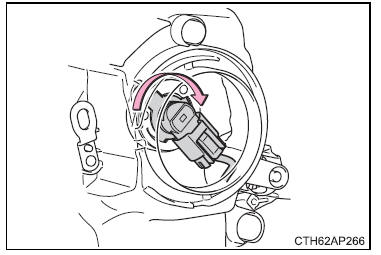

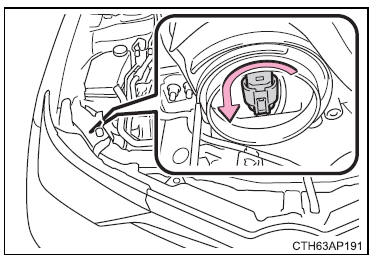

3. Draai de lamphouder linksom en verwijder hem.

Onderhoud, zelf uit te voeren

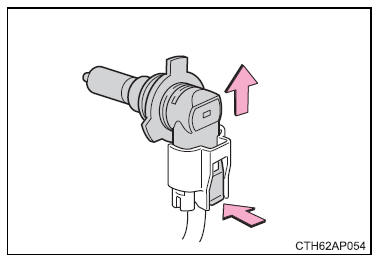

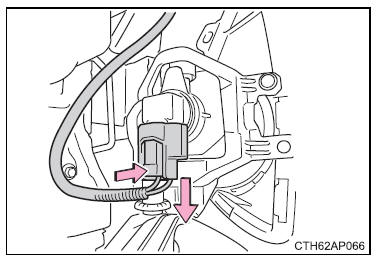

4. Neem de stekker los, terwijl de borglip wordt ingedrukt.

Onderhoud, zelf uit te voeren

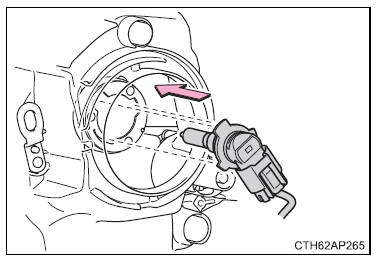

5. Vervang de lamp en plaats de lamphouder.

Breng de 3 nokken op de lamp in lijn met de bevestiging en steek de lamp erin.

Onderhoud, zelf uit te voeren

6. Draai de lamphouder en zet hem vast.

Beweeg de lamphouder voorzichtig om te controleren of hij niet loszit en zet de koplampen aan om visueel te controleren of er geen licht langs de bevestiging af schijnt.

Onderhoud, zelf uit te voeren

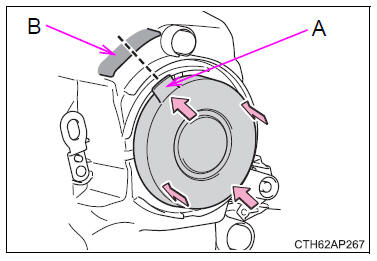

7. Plaats het deksel.

Breng het uitstekende deel (A) in lijn met het midden van het in de afbeelding aangegeven gebied (B) en druk de buitenranden van het deksel stevig aan om ervoor te zorgen dat het deksel goed wordt geplaatst.

Onderhoud, zelf uit te voeren

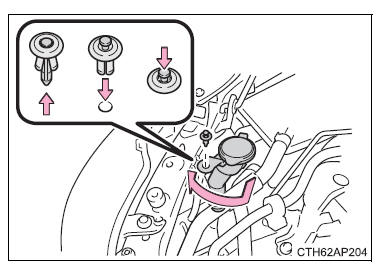

8. Steek de vulpijp voor de ruitensproeiervloeistof erin en draai deze om. Plaats de borgclip. (Alleen bij vervanging van lamp aan de rechterzijde.)

Onderhoud, zelf uit te voeren

■ Mistlampen voor (indien aanwezig)

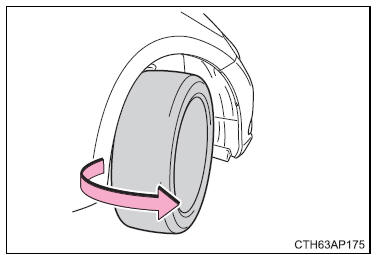

1. Draai het stuurwiel in de tegenovergestelde richting van de lamp die u wilt vervangen.

Draai het stuurwiel zo dat uw hand gemakkelijk tussen de band en het binnenscherm past.

Onderhoud, zelf uit te voeren

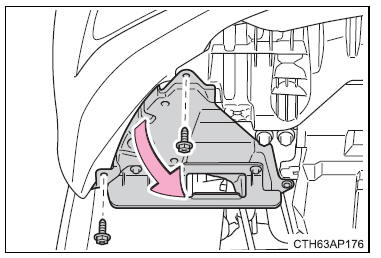

2. Verwijder de 2 schroeven en verwijder de wielkuip gedeeltelijk.

Onderhoud, zelf uit te voeren

3. Verwijder de wielkuip gedeeltelijk, zodat de lamp zichtbaar is.

Onderhoud, zelf uit te voeren

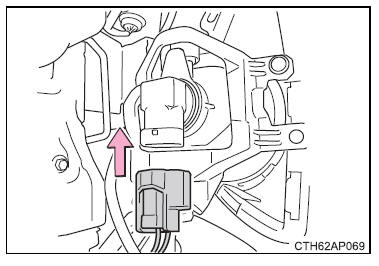

4. Neem de stekker los, terwijl de borglip wordt ingedrukt.

Onderhoud, zelf uit te voeren

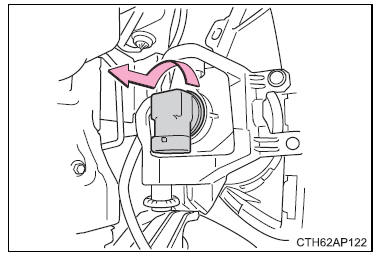

5. Draai de lamphouder linksom en verwijder hem.

Onderhoud, zelf uit te voeren

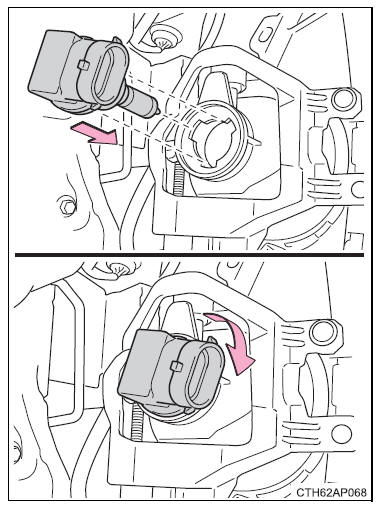

6. Plaats een nieuwe lamp.

Breng de 3 nokken op de lamp in lijn met de bevestiging en steek de lamp erin.

Draai de lamphouder rechtsom en zet hem vast.

Onderhoud, zelf uit te voeren

7. Sluit de stekker aan.

Beweeg de stekker voorzichtig om te controleren of hij niet loszit en zet de mistlampen voor een keer aan om visueel te controleren of er geen licht langs de bevestiging schijnt.

Onderhoud, zelf uit te voeren

8. Voer voor het plaatsen van het binnenscherm 3 en 2 in omgekeerde volgorde uit.

Controleer of het binnenscherm aan de binnenzijde van de bumper is bevestigd.

■ Richtingaanwijzers voor

1. Verwijder de borgclip. Draai de vulpijp voor de ruitensproeiervloeistof en trek deze eruit. (Alleen bij vervanging van lamp aan de rechterzijde.)

Onderhoud, zelf uit te voeren

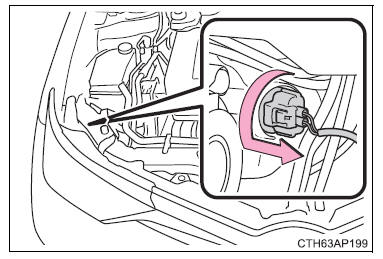

2. Draai de lamphouder linksom.

Onderhoud, zelf uit te voeren

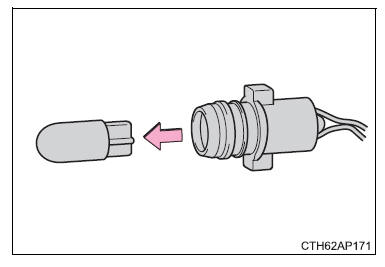

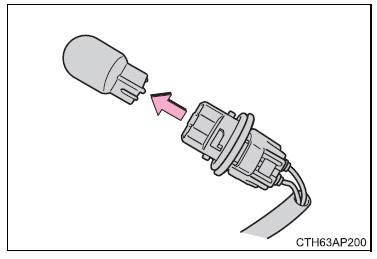

3. Verwijder de lamp.

Onderhoud, zelf uit te voeren

4. Voer voor het plaatsen van de lamp 3 en 2 in omgekeerde volgorde uit.

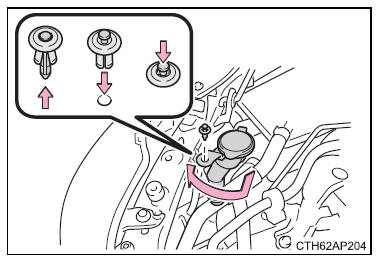

5. Steek de vulpijp voor de ruitensproeiervloeistof erin en draai deze om. Plaats de borgclip. (Alleen bij vervanging van lamp aan de rechterzijde.)

Onderhoud, zelf uit te voeren

■ Remlichten en richtingaanwijzers achter

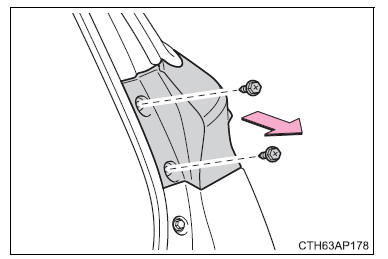

1. Open de achterklep en verwijder de 2 schroeven. Verwijder de lamp door deze recht naar achteren te trekken.

Onderhoud, zelf uit te voeren

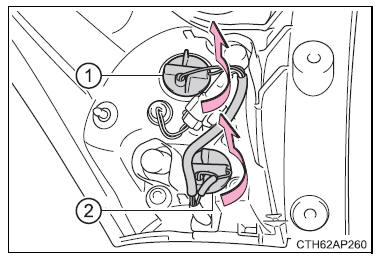

2. Draai de lamphouder linksom.

  1. Remlichten
  2. Richtingaanwijzers achter

Onderhoud, zelf uit te voeren

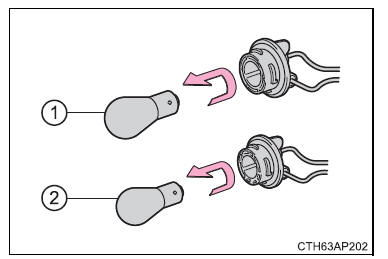

3. Verwijder de lamp.

  1. Remlichten
  2. Richtingaanwijzers achter

Onderhoud, zelf uit te voeren

4. Voer voor het plaatsen van de lamp 3 en 2 in omgekeerde volgorde uit.

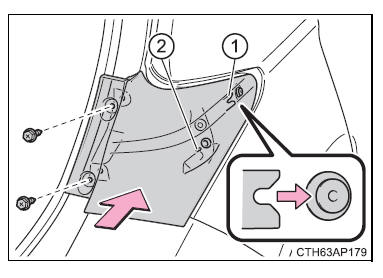

5. Plaats de lamp en vervolgens de 2 schroeven.

Breng bij het plaatsen de geleider ( 1) en pen ( 2) op de lamp in lijn met de fitting.

Onderhoud, zelf uit te voeren

■ Achteruitrijlicht

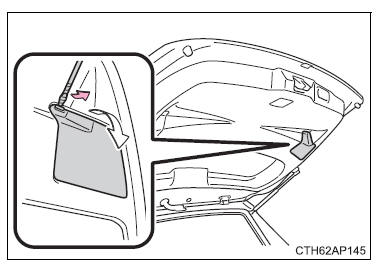

1. Open de achterklep en verwijder het deksel.

Steek een platte schroevendraaier of een dergelijk gereedschap in de opening in bovenzijde van de afdekplaat en verwijder deze zoals aangegeven in de afbeelding.

Omwikkel de schroevendraaier met tape om te voorkomen dat de auto wordt beschadigd.

Onderhoud, zelf uit te voeren

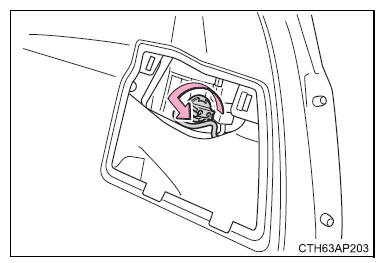

2. Draai de lamphouder linksom en verwijder hem.

Onderhoud, zelf uit te voeren

3. Verwijder de lamp.

4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

■ Kentekenplaatverlichting

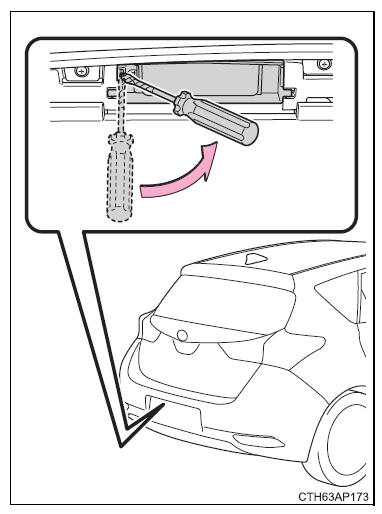

1. Verwijder de lichtmodule.

Steek een platte schroevendraaier of een dergelijk gereedschap in de opening naast de lamp en verwijder deze zoals aangegeven in de afbeelding.

Omwikkel de schroevendraaier met tape om te voorkomen dat de auto wordt beschadigd.

Onderhoud, zelf uit te voeren

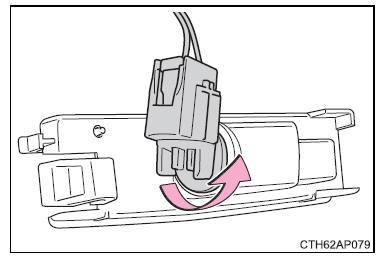

2. Draai de lamphouder linksom en verwijder hem.

Onderhoud, zelf uit te voeren

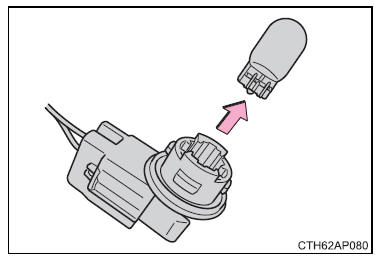

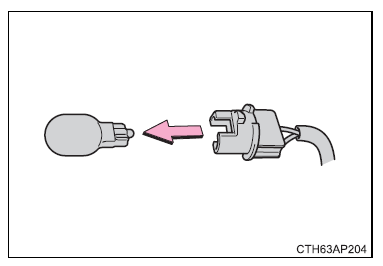

3. Verwijder de gloeilamp.

Onderhoud, zelf uit te voeren

4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

■ Richtingaanwijzers opzij

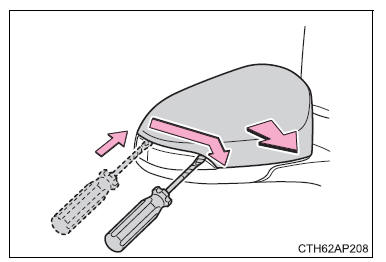

1. Verwijder het kapje.

Steek de platte schroevendraaier erin en schuif deze langs de richtingaanwijzer opzij.

Omwikkel de schroevendraaier met tape om te voorkomen dat de auto wordt beschadigd.

Onderhoud, zelf uit te voeren

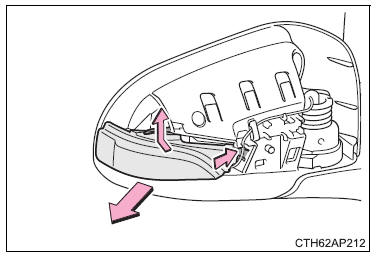

2. Druk op de 2 clips en verwijder de richtingaanwijzer opzij uit het huis van de buitenspiegel.

Onderhoud, zelf uit te voeren

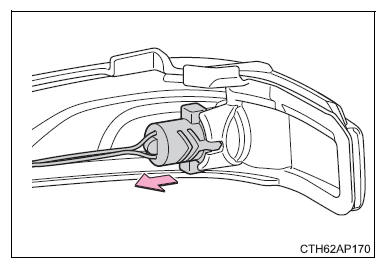

3. Verwijder de fitting uit het huis van de richtingaanwijzer opzij.

Onderhoud, zelf uit te voeren

4. Verwijder de lamp.

Onderhoud, zelf uit te voeren

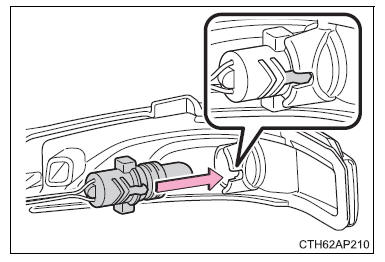

5. Verwijder de fitting uit het huis van de richtingaanwijzer opzij.

Breng de groeven op de fitting in lijn met het huis van de richtingaanwijzer opzij.

Onderhoud, zelf uit te voeren

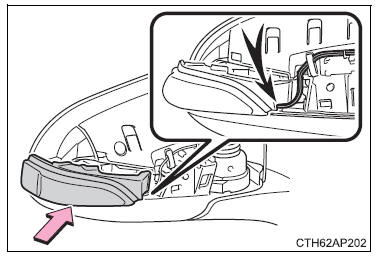

6. Zorg ervoor dat de bedrading door het onderste deel van de richtingaanwijzer opzij loopt en plaats deze in het huis van de buitenspiegel.

Onderhoud, zelf uit te voeren

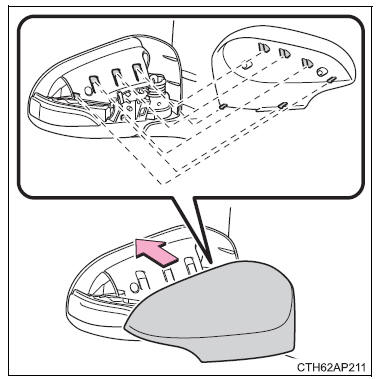

7. Breng de 6 lippen in lijn en plaats de afdekkap.

Let op of u een klikgeluid hoort en controleer vervolgens of de afdekkap goed op zijn plaats zit.

Onderhoud, zelf uit te voeren

■ Vervangen van de volgende lampen Laat de onderstaande lampen vervangen door een erkende Toyotadealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

■LED-lampen De koplampen (auto's met LED-koplampen), het mistachterlicht, het derde remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan uit een aantal LED's. Laat een defecte LED vervangen door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

■Condensvorming in de koplampen Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.

Neem in de volgende gevallen contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige voor meer informatie:

■Bij het vervangen van lampen

WAARSCHUWING

■Lampen vervangen

■Voorkomen van schade en brand Controleer of de lampen en borgclips goed vastzitten.
