Citroen C4: Audiovoorbereiding

Uw auto is af fabriek voorzien van:

• een antenne met twee functies, gemonteerd op het achterste deel van het dak,
• een coaxiale antennekabel,
• een basisontstoring,
• bedrading voor de luidsprekers in de voorportieren en de tweeters in het dashboard,
• bedrading voor de luidsprekers in de achterportieren,
• twee stekkers (8-polig).

Inbouwen van een autoradio

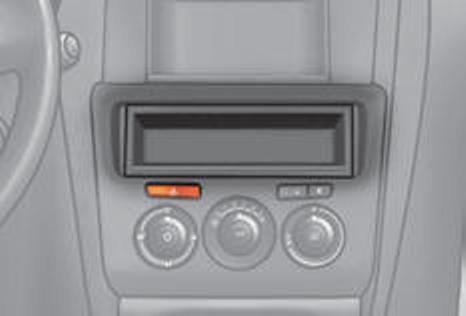

De autoradio kan op de plaats van het opbergvak boven het bedieningspaneel van de verwarming/airconditioning worden ingebouwd.

• Maak met een schroevendraaier het opbergvak aan beide kanten los en verwijder het vervolgens.

De coaxiale antennekabel en de twee 8-polige stekkers zijn nu bereikbaar.

Raadpleeg vervolgens de gebruiksaanwijzing van uw autoradio.

Inbouwen van luidsprekers

Er is een mogelijkheid voor het inbouwen van:

• luidsprekers met een diameter van 165 mm in de voorportieren,
• luidsprekers met een diameter van 130 mm in de achterportieren,
• tweeters met een diameter van 22,5 mm in het bovenste gedeelte van het dashboard.

Stekkeraansluitingen

8-polige stekker (A)

A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Na contact (in dit geval werkt de autoradio uitsluitend bij aangezet contact)
A7 : (+) Constant
A8 : Massa

8-polige stekker (B)

B1 : (+) Luidspreker rechtsachter
B2 : (-) Luidspreker rechtsachter
B3 : (+) Luidspreker rechtsvoor en tweeter
B4 : (-) Luidspreker rechtsvoor en tweeter
B5 : (+) Luidspreker linksvoor en tweeter
B6 : (-) Luidspreker linksvoor en tweeter
B7 : (+) Luidspreker linksachter
B8 : (-) Luidspreker linksachter
