Citroen C4: Verlichting vóór

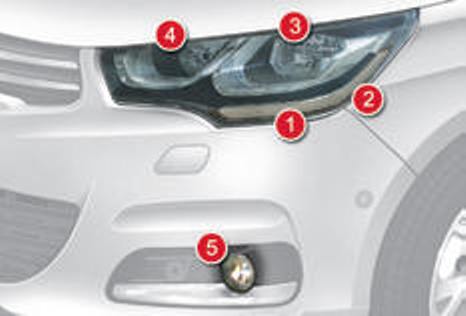

Uitvoering met meedraaiende xenonkoplampen
- Dimlicht/grootlicht (meedraaiende koplampen) (D1S).
- Richtingaanwijzers (PY21W, amberkleurig).
- Dagrijverlichting/parkeerlicht (P21/5W XL).
- Mistlampen (H11).
| Elektrocutiegevaar Het vervangen van een xenonlamp (D1S) moet worden uitgevoerd door het CITROËN-netwerk of een gekwalificeerde werkplaats. |

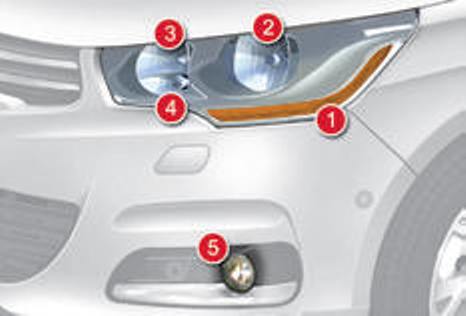

Uitvoering met halogeenlampen (type 1)
- Richtingaanwijzers (H21, wit).
- Dimlicht (H7).
- Grootlicht (H1).
- Dagrijverlichting / parkeerlicht (P21/5W XL).
- Mistlampen (H11).
| Let erbij het monteren van lampen met nokjes (H1, H7 enz.) op dat deze nokjes goed in de uitsparingen komen, zodat het licht in de juiste richting schijnt. |

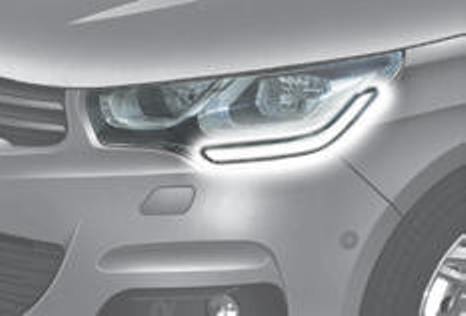

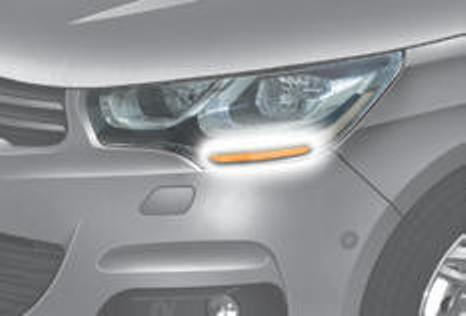

Uitvoering met halogeenlampen en LED-lichtsignatuur* (type 2)
- Richtingaanwijzers (LED).
- Dagrijverlichting / parkeerlicht (LED).
- Dimlicht (H7).
- Grootlicht (H7).
- Mistlampen (H11).
| Let erbij het monteren van lampen met nokjes (H1, H7 enz.) op dat deze nokjes goed in de uitsparingen komen, zodat het licht in de juiste richting schijnt. |
Toegang tot de lampen
Afhankelijk van de motoruitvoering moet u aan de linkerkant de volgende handelingen uitvoeren om bij de afdekkappen van de lampen te komen.
- Maak de drie bevestigingspunten van de luchtgeleider los en verwijder de geleider.
- Maak de beide bevestigingen van de motorkapkabel los.
- Duw de kabel naar beneden.
Vergeet niet om na het vervangen van de lamp alle onderdelen weer te monteren (motorkapkabel en luchtgeleider).

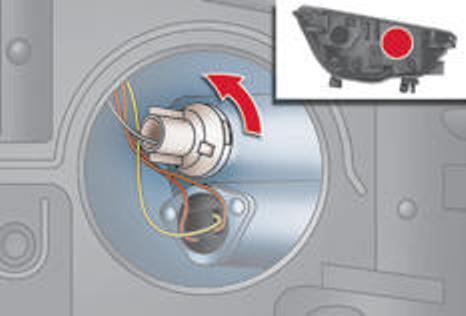

Lamp van richtingaanwijzer vervangen
| Wanneer het verklikkerlampje van de richtingaanwijzer (rechts of links) met een hogere frequentie dan normaal knippert, duidt dit op een defecte lamp aan de desbetreffende zijde. |
Uitvoering met halogeenlampen (type 1)

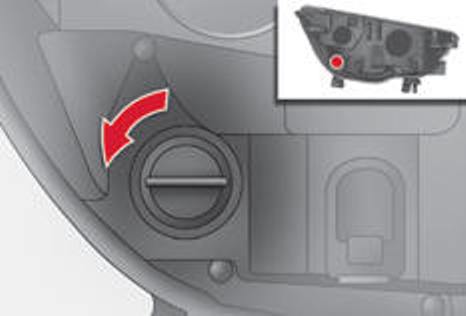

- Draai de fitting een kwart slag en verwijder hem.
- Trek de lamp uit de fitting en vervang de lamp.
Verricht voor het monteren van de lampen de genoemde handelingen in de omgekeerde volgorde.
Uitvoering met halogeenlampen (type 2)
Neem contact op met het CITROËN-netwerk of een gekwalificeerde werkplaats voor het vervangen van dit type LED-lampen.
Uitvoering met xenonlampen
- Trek aan de borglip om de beschermkap te verwijderen.
- Draai de fitting een kwart slag en verwijder hem.
- Draai de lamp een kwart slag en vervang hem.
Verricht voor het monteren van de lampen de genoemde handelingen in omgekeerde volgorde.
| De amberkleurige lampen, zoals die van de richtingaanwijzers, moeten worden vervangen door lampen met dezelfde kleur en specificaties. |
Lampen dimlicht vervangen (uitvoering met halogeenlampen)
- Trek aan de borglip om de beschermkap te verwijderen.
- Maak de stekker los.

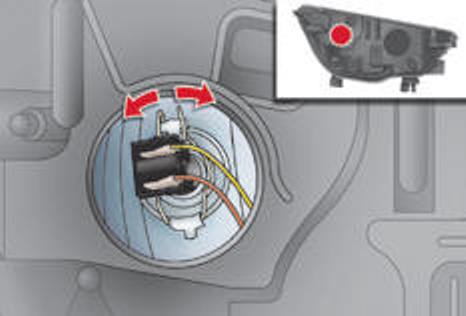

- Druk de veren uit elkaar om de lamp te kunnen verwijderen.
- Trek de lamp uit de fitting en vervang de lamp.
Voer het monteren uit in de omgekeerde volgorde.
| Sluit bij het monteren uiterst zorgvuldig de beschermkap om ervoor te zorgen dat de lampunit goed wordt afgedicht. |

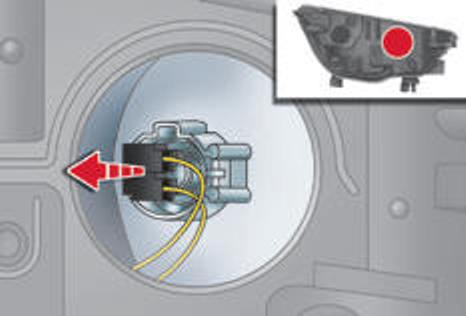

Lampen grootlicht vervangen (uitvoering met halogeenlampen type 1)
- Trek aan de borglip om de beschermkap te verwijderen.
- Maak de stekker los.

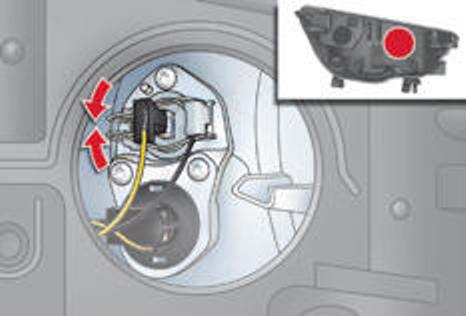

- Knijp de veren in om de lamp te kunnen verwijderen.
- Verwijder de lamp en vervang hem.
Voer het monteren uit in de omgekeerde volgorde.
Lampen grootlicht vervangen (uitvoering met halogeenlampen type 2)
- Trek aan de borglip om de beschermkap te verwijderen.
- Maak de stekker los.
- Verwijder de lamp en vervang hem.
Voer het monteren uit in de omgekeerde volgorde

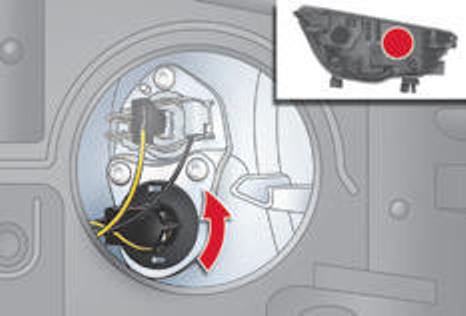

Lampen dagrijverlichting/ parkeerlicht vervangen (uitvoering met xenonlampen of halogeenlampen type 1)
- Trek aan de borglip om de beschermkap te verwijderen.
- Maak de stekker los.
- Draai de fitting een kwart omwenteling en verwijder hem.
- Trek de lamp uit de fitting en vervang de lamp.
Voer het monteren uit in de omgekeerde volgorde.
Lampen dagrijverlichting/ parkeerlicht vervangen (uitvoering met halogeenlampen type 2)
Neem contact op met het CITROËN-netwerk of een gekwalificeerde werkplaats voor het vervangen van dit type LED-lampen.

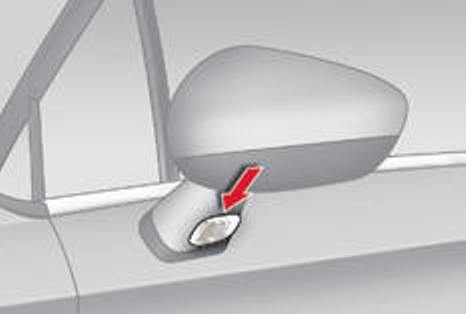

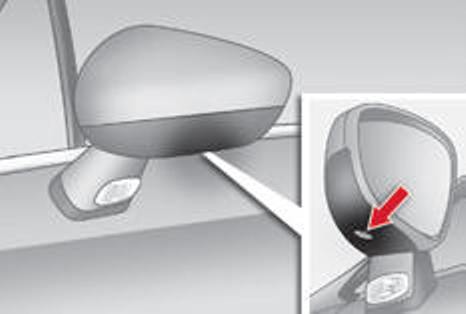

Geïntegreerde zijknipperlichten vervangen
- Steek ter hoogte van het midden van het zijknipperlicht een platte schroevendraaier tussen het zijknipperlicht en de voet van de buitenspiegel.
- Wip het zijknipperlicht met de platte schroevendraaier los.
- Neem de stekker van het zijknipperlicht los.
Voer het monteren uit in de omgekeerde volgorde.
Een nieuw zijknipperlicht is verkrijgbaar bij het CITROËN-netwerk of een gekwalificeerde werkplaats
Lamp van de zijverlichting (LED) vervangen
Raadpleeg voor het vervangen van dit type LED-lampen het CITROËN-netwerk of een gekwalificeerde werkplaats.
Lampen van mistlampen vervangen
- Steek een platte schroevendraaier in het gaatje van de bumperstrip.
- Wip de strip voorzichtig los; de parkeersensor blijft in de strip zitten.
- Verwijder de beide schroeven van de mistlamp en neem deze uit de behuizing.
- Neem de stekker van de fitting los.
- Draai de fitting een kwart omwenteling en verwijder het geheel.
- Trek de lamp uit de fitting en vervang de lamp.
Voer het monteren uit in de omgekeerde volgorde.
Voor het vervangen van deze lampen kunt u ook het CITROËN-netwerk of een gekwalificeerde werkplaats raadplegen.
