Zekeringen

Controleren of het opschrift op de vervangende zekering overeenkomt met dat op de defecte zekering.

Er zitten drie zekeringenkasten in de auto:

• motorruimte
• instrumentenpaneel
• bagageruimte

Alvorens een zekering te vervangen, de desbetreffende schakelaar en het contact uitschakelen.

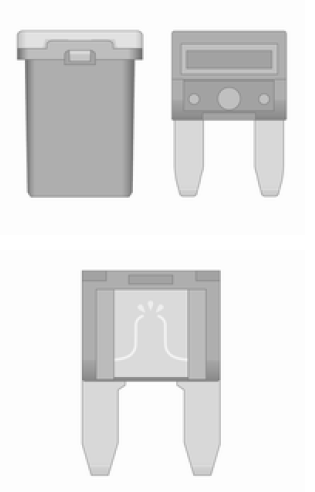

Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.

Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.

Sommige functies worden door meerdere zekeringen beveiligd.

Er kunnen zekeringen aanwezig zijn die geen functie hebben.

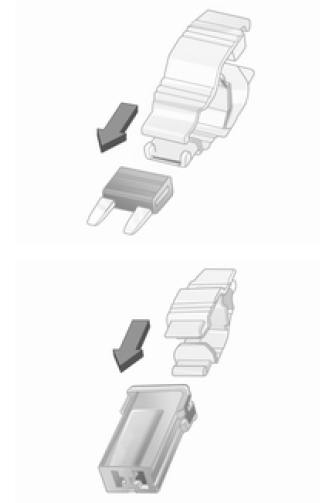

Zekeringtrekker

In de zekeringenkast in de motorruimte zit mogelijk een zekeringtrekker.

Zekeringtrekker van bovenaf of van opzij op de zekering steken en de zekering lostrekken.

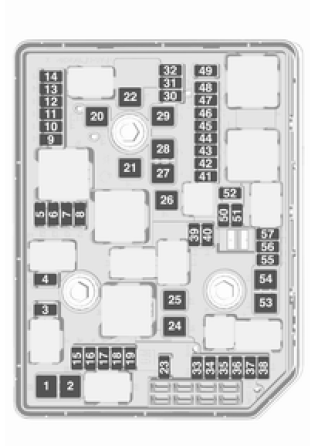

Zekeringenkast in motorruimte

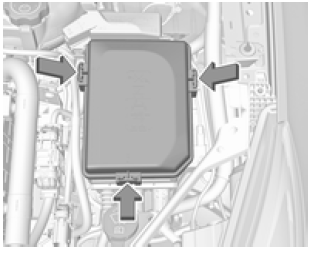

De zekeringenkast zit linksvoor in de motorruimte.

Maak het deksel los en verwijder het.

1. Startmotor
2. Startmotor
3. Uitlaatsensor
4. Motorregelmodule
5. Motorfuncties
6. Transmissieregelmodule
7.  -
8. Motorregelmodule
9. Verwarming en ventilatie
10. Dieseluitlaatsysteem
11. Achterklepvergrendelsysteem, transmissie
12. Massage lendensteun
13. Nadraaipomp
14. Dieseluitlaatsysteem
15. Uitlaatsensor
16. Brandstofinjectie
17. Brandstofinjectie
18. Dieseluitlaatsysteem
19. Dieseluitlaatsysteem Nr. Stroomkring
20.  -
21. DC/AC-omvormer
22. ABS
23. Sproeisysteem voor voorruit en achterruit
24.  -
25. Verwarming dieselbrandstof
26. Transmissieregelmodule
27. Module elektrisch bediende achterklep
28.  -
29. Verwarmbare achterruit
30. Spiegelontdooiing
31.  -
32. DC-transformator/led-display/ elektrische verwarming/klimaatregeling/ gloeibougieregelaar
33. Waarschuwing diefstalalarm
34. Claxon
35. Stekkerdoos bagageruimte Nr. Stroomkring
36. Grootlicht rechts (halogeen)/ dimlicht rechts (led)
37. Grootlicht links (halogeen)
38. Led-koplamp/automatische koplampverstelling
39. Mistlamp
40. OnStar
41. 'Water in brandstof'-sensor/ waterpomp
42. Handmatige koplampverstelling
43. Brandstofpomp
44. Achteruitkijkcamera/binnenspiegel/ aanhangermodule
45. Led-koplamp, links/automatische koplampverstelling, links
46. Instrumentengroep
47. Stuurslot
48. Achterruitenwisser
49.  -
50. Led-koplamp, rechts/automatische koplampverstelling, rechts
51. Linker dimlicht (led)
52. Motorregelmodule/transmissieregelmodule
53.  -
54. Voorruitwissers
55. Dieseluitlaatsysteem
56.  -
57.  -

Klik na het vervangen van doorgebrande zekeringen het deksel van de zekeringenkast weer vast.

Wanneer u het deksel van het zekeringenkastje niet goed sluit, kan een storing optreden.

Zekeringenkast instrumentenpaneel

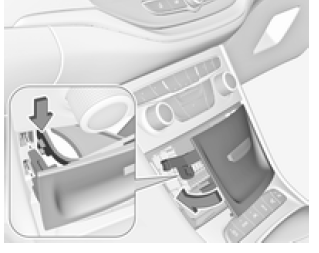

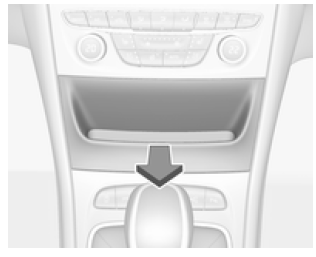

De zekeringendoos bevindt zich achter een afdekking.

Trek de afdekking los en haal hem weg.

Auto's met elektriciteitsstekker: Als de zekeringhouder een stekker heeft, moet u deze met een adapter en een schroevendraaier verwijderen.

De adapter bevindt zich in het handschoenenkastje. De schroevendraaier bevindt zich in de bagageruimte.

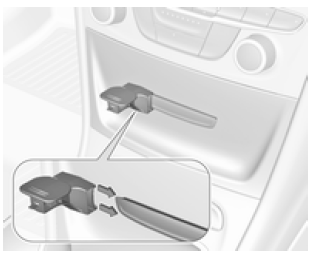

Bevestig de adapter op de elektriciteitsstekker.

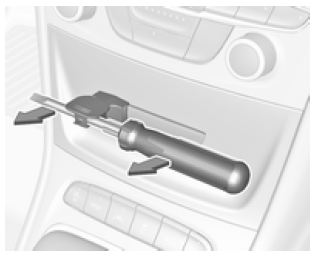

Duw de schroevendraaier door de uitsparing in de adapter. Verwijder de afdekking door aan de schroevendraaier te trekken.

1. -
2. Verwarming en ventilatie, ventilator
3. Elektrisch bediende stoel bestuurderskant
4. Aansteker, elektriciteitsaansluiting voor
5.  -
6. Elektrisch bediende ruit, voor
7. ABS
8. Verwarmd stuurwiel
9. Carrosserieregelmodule
10. Elektrisch bediende ruit, achter
11. Zonnedak
12. Carrosserieregelmodule
13. Stoelverwarming (alleen bij auto's zonder alarmclaxon)
14. Buitenspiegel
15. Carrosserieregelmodule
16. Carrosserieregelmodule
17. Carrosserieregelmodule Nr. Stroomkring
18. Carrosserieregelmodule
19. Datalinkconnector
20. Airbagsysteem
21. Verwarming en ventilatie
22. Centrale vergrendeling, achterklep
23. Elektronisch sleutelsysteem
24. Geheugenfunctie elektrisch bediende stoel
25. Airbagsysteem stuurwiel
26. Contactslot/stuurslot
27. Carrosserieregelmodule
28. USB-aansluiting
29.  -
30. Keuzehendel
31. Achterruitwisser
32. Transmissieregelmodule
33. Diefstalalarmsysteem/alarmsirene
34. Parkeerhulp/blindehoeksysteem/ infotainmentsysteem/ USB-aansluiting
35. OnStar
36. Info-Display/instrumentengroep/ cd-speler
37. Infotainmentsysteem, radio

Klik na het vervangen van doorgebrande zekeringen het deksel van de zekeringenkast weer vast.

Auto's met elektriciteitsstekker:

1. Breng de afdekking aan de rechterkant aan.

2. Klap de linkerkant van de afdekking naar voren. Geleid de bevestigingsklem naar beneden; zie de illustratie.

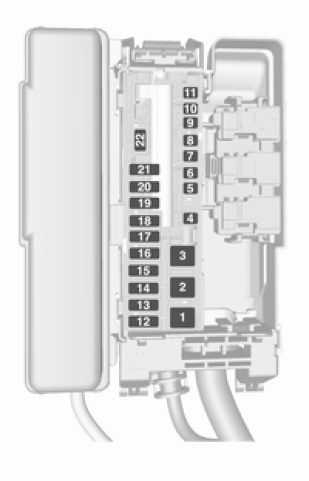

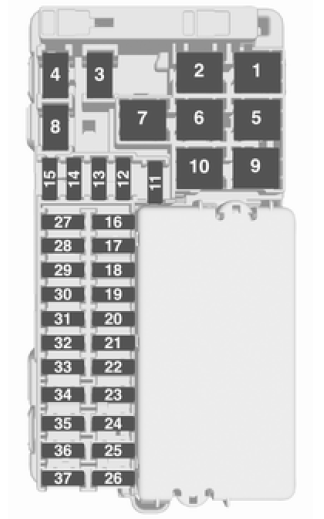

Zekeringenkast in bagageruimte

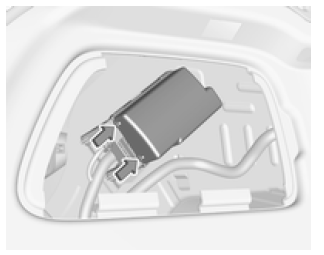

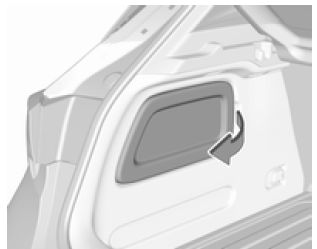

De zekeringenkast bevindt zich links in de bagageruimte achter een deksel.

Verwijder het deksel.

Maak het deksel van de zekeringenkast los en verwijder het.

1. -
2. DC/AC-omvormer
3. Aanhangermodule
4. Elektrisch bediende stoel passagierskant
5. -
6. Afstandwaarschuwingsmodule
7. -
8. -
9. Achterbankverwarming (bij auto's zonder alarmclaxon)
10. Service
11. -
12. Voorstoelverwarming (bij auto's met alarmclaxon)
13. Achterbankverwarming (bij auto's met alarmclaxon)
14. Ontsteking
15. Stoelventilatie
16. Aanhangeraansluiting
17. Aanhangeraansluiting Nr. Stroomkring
18. -
19. -
20. -
21. Rugleuning achterbank elektrisch neerklappen
22. Elektrische achterklep

Klik na het vervangen van doorgebrande zekeringen het deksel van de zekeringenkast weer vast.

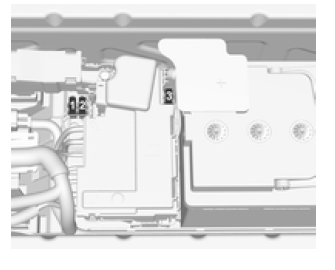

Bij de accu zitten nog meer zekeringen.

1. Brandstofpomp
2. Motorregelmodule
3. Voeding
