Opel Astra: Gloeilamp vervangen

Zet het contact uit en schakel de desbetreffende schakelaar uit of sluit de portieren.

Nieuwe gloeilamp alleen aan fitting vastpakken. Raak het glas van de gloeilamp niet aan met blote handen.

Gebruik bij vervanging altijd hetzelfde type gloeilamp.

Vervang de gloeilampen van de koplampen vanuit de motorruimte.

Lampcontrole

Schakel het contact in na het vervangen van een lamp en bedien en controleer de lichten.

Halogeenkoplampen

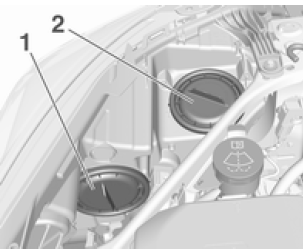

Halogeenkoplampen met aparte gloeilampen voor dimlicht en grootlicht.

Buitenste lamp dimlicht (1).
Binnenste lamp grootlicht (2).

Dimlicht (1)

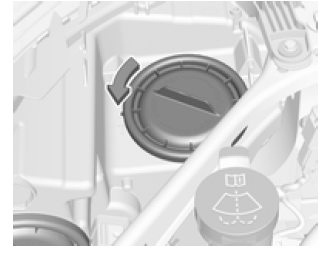

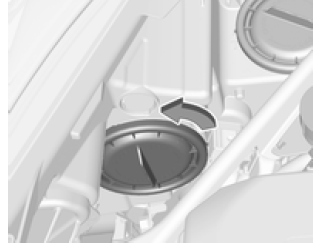

1. Draai de kap naar links en verwijder deze.

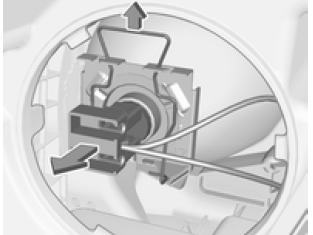

2. Trek de veerklem los uit de houder. Lamphouder met gloeilamp uit het reflectorhuis nemen.

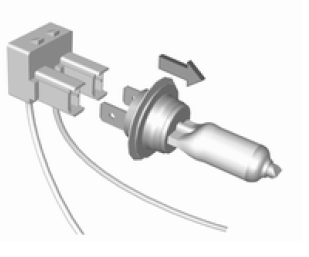

3. Maak de gloeilamp los van de lamphouder en vervang de lamp.

4. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van het reflectorhuis vallen. Rechtsom vastdraaien.

5. Duw de veerklem weer op zijn plaats.

6. Breng de kap aan en draai deze rechtsom.

Grootlicht (2)

1. Draai de kap naar links en verwijder deze.

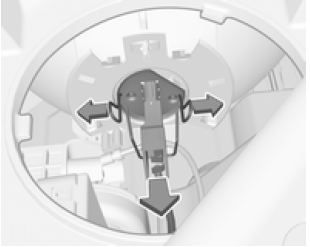

2. Maak de veerklem los uit de houder door hem naar voren en opzij te bewegen. Kantel de veerklem omlaag.

3. Lamphouder met gloeilamp uit het reflectorhuis nemen.

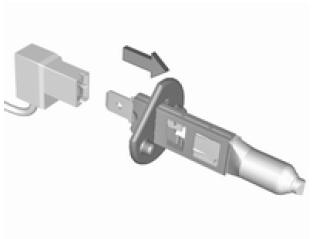

4. Maak de gloeilamp los van de lamphouder en vervang de lamp.

5. Plaats de lamphouder en breng de veerklem aan.

Breng de kap aan en draai deze rechtsom.

Richtingaanwijzer vooraan

Laat defecte leds door een werkplaats vervangen.

Zijmarkeringslichten

Laat defecte leds door een werkplaats vervangen.

Dagrijlicht

Laat defecte leds door een werkplaats vervangen.

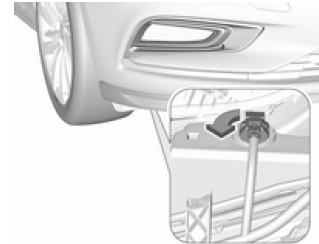

Mistlampen

U kunt de lampen bereiken langs de onderkant van de auto.

1. Draai de lamphouder naar links en verwijder deze uit het reflectorhuis.

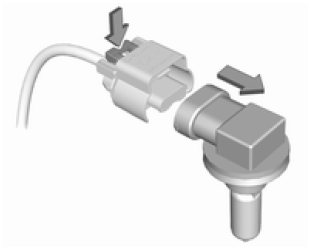

2. Klik de lampfitting los van de stekker door op de borgnok te drukken.

3. Vervang de lamp in de lampfitting en klik deze weer vast aan de stekker.

4. Plaats de lampfitting in het reflectorhuis door deze rechtsom te draaien en zet deze vast.

Achterlichten

5-deurs hatchback

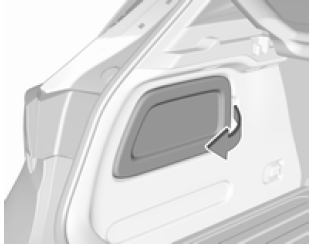

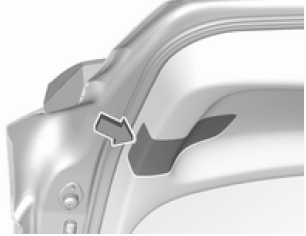

1. Ontgrendel het deksel aan de desbetreffende zijde en neem het weg.

2. Auto's met bandenreparatieset: U kunt de lampen aan de rechterkant vervangen door eerst de kunststof moer los te schroeven en het inzetstuk met de fles met afdichtmiddel te verwijderen.

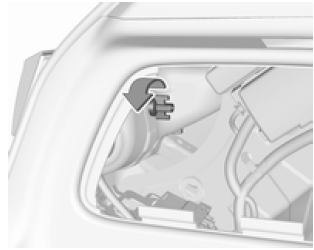

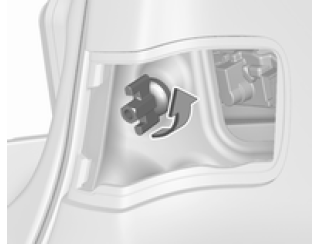

3. Kunststof bevestigingsmoer van binnen met de hand losdraaien.

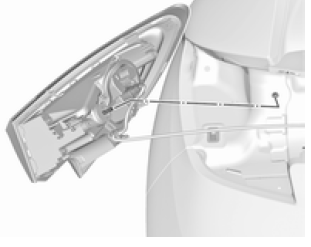

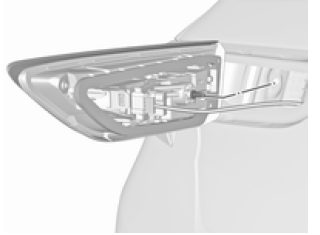

4. Trek de achterlichtmodule uit de uitsparing en verwijder hem.

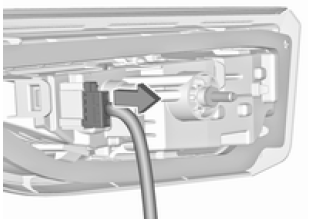

5. Maak de kabel los van de houder.

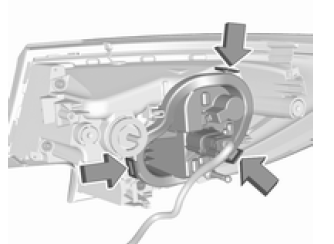

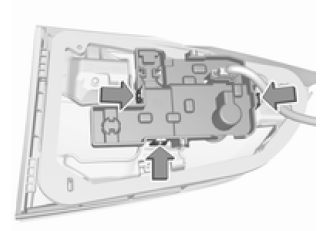

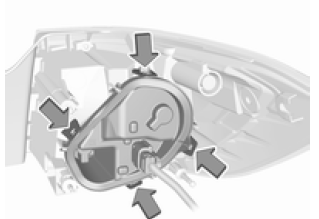

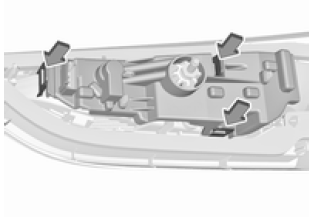

6. Druk op de drie borgnokken en verwijder de lamphouder uit de lichtmodule.

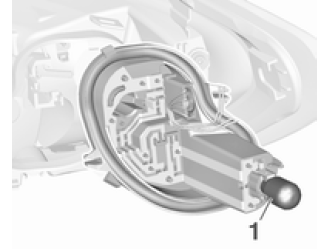

7. Verwijder de lampen en vervang deze.

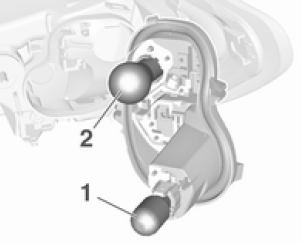

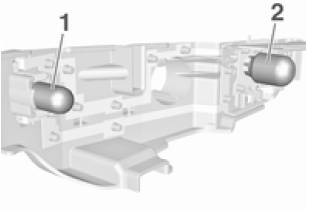

Richtingaanwijzer (1)
Achterlicht/remlicht (2)

Bij uitvoeringen met led-achterlichten en led-remlichten kunt u alleen de richtingaanwijzerlamp (1) verwijderen en vervangen.

8. Bevestig de lamphouder in de module.

9. Bevestig de kabel aan de houder.

10. Bevestig de module aan de carrosserie en haal de bevestigingsmoer vanaf de binnenkant van de bagageruimte aan. Bevestig de afdekking.

Afhankelijk van de uitvoering omvatten de achterlichten en remlichten leds. Mochten deze uitvallen, laat ze dan in een werkplaats vervangen.

Lichteenheid in de achterklep

1. Til de afdekking in de achterklep op en neem deze weg.

2. Schroef de kunststof bevestigingsmoer met de hand vast.

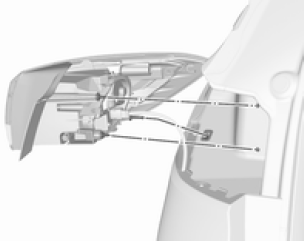

3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en neem het eruit.

4. Haal de stekker van de lichtmodule los.

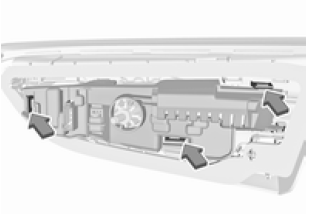

5. Druk op de drie borgnokken en verwijder de lamphouder uit de lichtmodule.

Bij uitvoeringen met led-achterlichten is de plaats van de bevestigingsnokken iets anders.

6. Verwijder de gloeilamp en vervang deze:

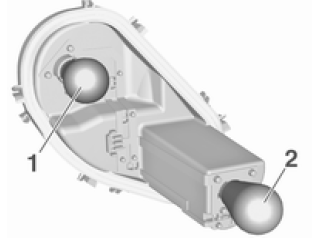

Achterlicht (1)
Mistachterlicht (2) (linkerkant)
Achteruitrijlicht (2) (rechterkant)

Bij de uitvoering met led-achterlichten kunt u alleen het achteruitrijlicht (1) verwijderen en vervangen.

7. Plaats de lamphouder in het achterlicht compleet. Sluit de stekker op de lichtmodule aan.

Breng de lichtmodule op de achterklep aan en draai de schroef vanaf de binnenkant vast. Bevestig de afdekking. Afhankelijk van de uitvoering omvatten de achterlichten leds. Mochten deze uitvallen, laat ze dan in een werkplaats vervangen.

Sports Tourer

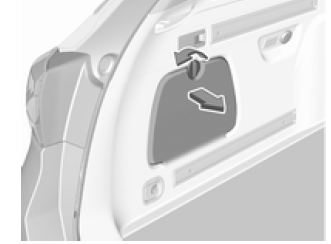

1. Ontgrendel en open het deksel aan de desbetreffende zijde.

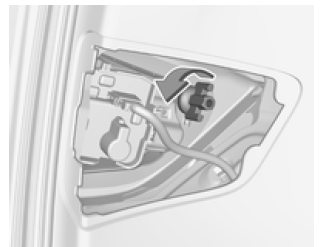

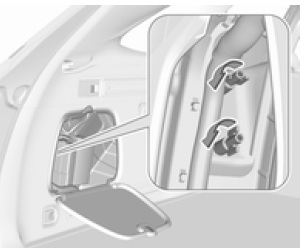

2. Draai beide kunststof bevestigingsmoeren van binnen met de hand los.

3. Trek de achterlichtmodule uit de uitsparing en verwijder hem.

4. Maak de kabel los van de houder.

5. Standaard achterlichten:

Ontgrendel de borgnokken en verwijder de lamphouder uit de lichtmodule.

6. Verwijder de lampen en vervang deze.

Achterlicht/remlicht (1)
Richtingaanwijzer (2)

7. Plaats de lamphouder in de lichtmodule.

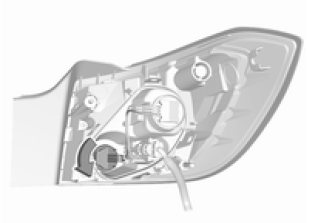

8. Led-achterlichten:

Bij de uitvoering met LED-achterlichten en LED-remlichten kunt u alleen de richtingaanwijzerlamp vervangen: verwijder de lamphouder uit de lichtmodule door deze te verdraaien. Vervang de lamp in de lamphouder.

9. Bevestig de kabel aan de houder.

10. Bevestig de module aan de carrosserie en haal de bevestigingsmoeren aan vanaf de binnenkant van de bagageruimte.

Bevestig de afdekking.

Afhankelijk van de uitvoering omvatten de achterlichten en remlichten leds. Mochten deze uitvallen, laat ze dan in een werkplaats vervangen.

Lichteenheid in de achterklep

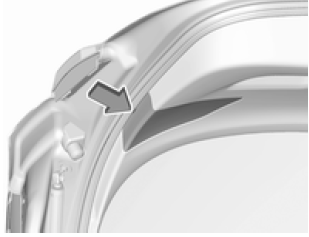

1. Til de afdekking in de achterklep op en neem deze weg.

2. Schroef de kunststof bevestigingsmoer met de hand vast.

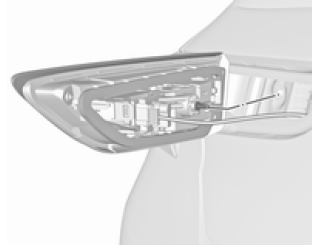

3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en neem het eruit.

4. Druk op de drie borgnokken en verwijder de lamphouder uit de lichtmodule.

5. Verwijder de gloeilamp en vervang deze:

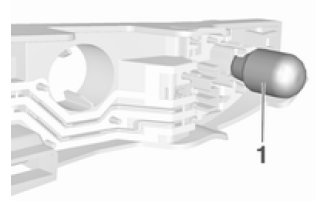

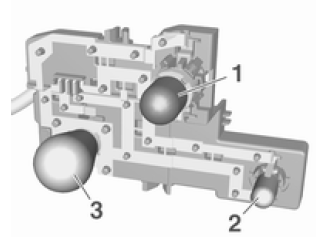

Achteruitrijlicht (1)
Achterlicht (2)
Mistachterlicht (3) (linkerkant)

6. Plaats de lamphouder in het achterlicht compleet.

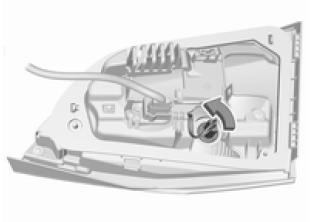

7. Bij de uitvoering met led-achterlichten kunt u alleen het achteruitrijlicht vervangen: verwijder de lamphouder uit de lichtmodule door deze te verdraaien. Vervang de lamp in de lamphouder.

8. Monteer de lichtmodule op de achterklep en draai de borgmoer vanaf de binnenkant vast. Bevestig de afdekking.

Bij bepaalde uitvoeringen bevatten de achterlichten leds. Mochten deze uitvallen, laat ze dan in een werkplaats vervangen.

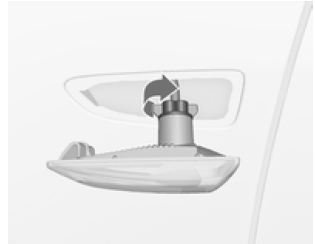

Zijrichtingaanwijzers

Demonteer voor het vervangen van de gloeilamp de lampbehuizing:

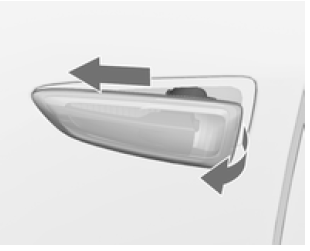

1. Schuif de lamp naar de linkerkant ervan en haal deze aan de rechterkant ervan los.

2. Draai de lamphouder linksom uit de behuizing.

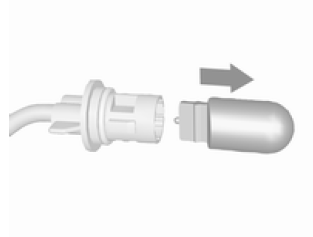

3. Trek de lamp uit de lamphouder en vervang deze.

4. Breng de lamphouder aan en draai deze rechtsom.

5. Steek de linkerkant van de lamp erin, schuif deze naar links en steek de rechterkant erin.

Kentekenverlichting

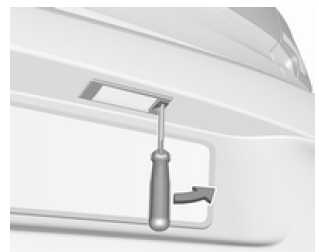

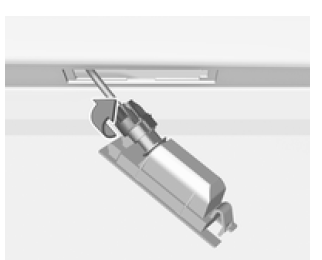

1. Plaats een schroevendraaier in de uitsparing van de afdekking, duw naar de zijkant en maak de veer los.

2. Lamp naar beneden toe verwijderen, hierbij niet aan de kabel trekken.

3. Draai de lamphouder linksom uit de lampbehuizing.

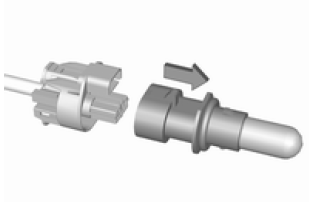

4. Trek de lamp uit de lamphouder en vervang deze.

5. Steek de lamphouder in de lampbehuizing en draai deze rechtsom.

6. Steek de lamp in de bumper en laat deze vastklikken.

Sommige uitvoeringen hebben ledkentekenverlichting.

Laat defecte leds door een werkplaats vervangen.

Binnenverlichting

Interieurverlichting, leeslampjes Laat de gloeilampen vervangen in een werkplaats.

Bagageruimteverlichting Laat de gloeilampen vervangen in een werkplaats.

Instrumentenverlichting

Laat de gloeilampen vervangen in een werkplaats.
