KIA Cee'd: Koplampen en mistlampen voor afstellen

Afstellen koplampen

Zonder AFLS

1.Breng de banden op de voorgeschreven spanning en verwijder alle lading uit de auto behalve het reservewiel en het gereedschap. Laat iemand in de auto plaatsnemen op de bestuurdersstoel.

2.De auto moet op een vlakke ondergrond staan.

3.Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke koplamp) en een horizontale lijn (die door het hart gaat van de koplamp) op het scherm.

4.Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.

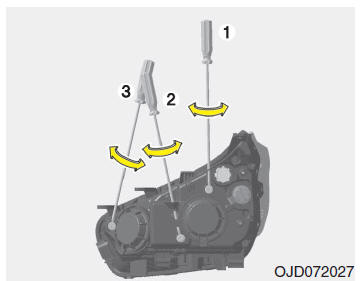

5.Verdraai de schroevendraaier (1) rechtsom of linksom om de dimlichtbundel naar links of rechts te verstellen. Verdraai de schroevendraaier (2) rechtsom of linksom om de dimlichtbundel omhoog of omlaag te verstellen.

Verdraai de schroevendraaier (3) rechtsom of linksom om de grootlichtbundel omhoog of omlaag te verstellen.

Met AFLS

1. Zet de motor uit 2. Zet de lichtschakelaar in de stand dimlicht.

3. Zet de wielen met het stuur in de rechtuitstand.

4. Zet de motor uit.

5.Breng de banden op de voorgeschreven spanning en verwijder alle lading uit de auto behalve het reservewiel en het gereedschap. Laat iemand in de auto plaatsnemen op de bestuurdersstoel.

6.De auto moet op een vlakke ondergrond staan.

7.Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke koplamp) en een horizontale lijn (die door het hart gaat van de koplamp) op het scherm.

8.Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.

9.Verdraai de schroevendraaier (1) rechtsom of linksom om de dimlichtbundel naar links of rechts te verstellen.

Verdraai de schroevendraaier (2) rechtsom of linksom om de dimlichtbundel omhoog of omlaag te verstellen. Verdraai de schroevendraaier (3) rechtsom of linksom om de grootlichtbundel omhoog of omlaag te verstellen.

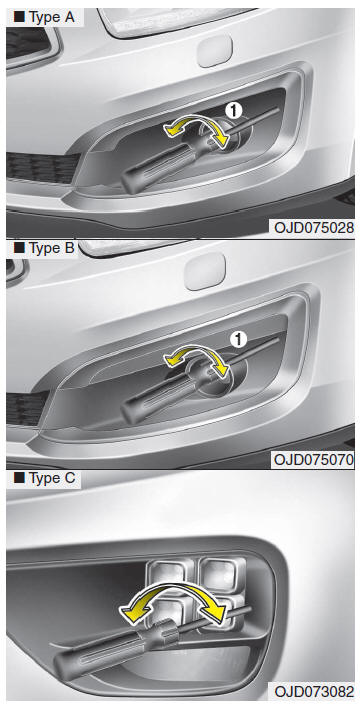

Afstellen mistlampen vóór

Het afstellen van de mistlampen vóór gaat op dezelfde wijze als bij de koplampen.

Controleer of de accu voldoende geladen is, schakel de mistlampen vóór in en stel de mistlampen af. Verdraai de schroevendraaier (1) rechtsom of linksom om de lichtbundel omhoog of omlaag te verstellen.

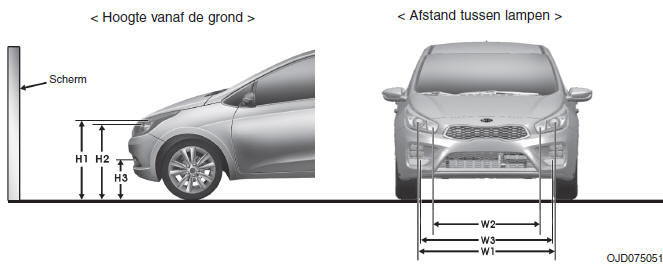

Richtpunt

H1: Hoogte tussen hart gloeilamp en grond (dimlicht)
H2: Hoogte tussen hart gloeilamp en grond (grootlicht)
H3: Hoogte tussen hart gloeilamp en grond
W1: Afstand tussen het hart van beide gloeilampen (dimlicht)
W2: Afstand tussen het hart van beide gloeilampen (grootlicht)
W3: Afstand tussen het hart van beide gloeilampen

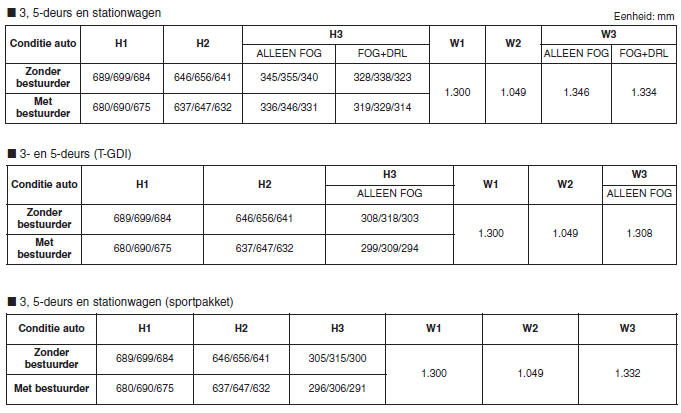

• 3, 5-deurs en stationwagen
• 3- en 5-deurs (T-GDI)
• 3, 5-deurs en stationwagen (sportpakket)

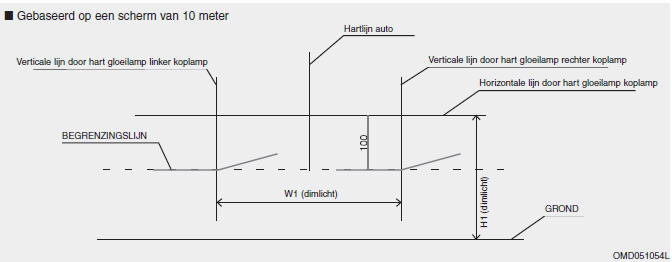

Gebaseerd op een scherm van 10 meter

Dimlicht (bestuurderszijde)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.

2.De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.

4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

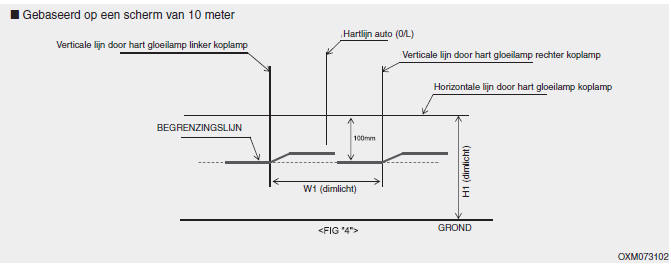

Gebaseerd op een scherm van 10 meter

Dimlicht (LH)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.

2.De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.

4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

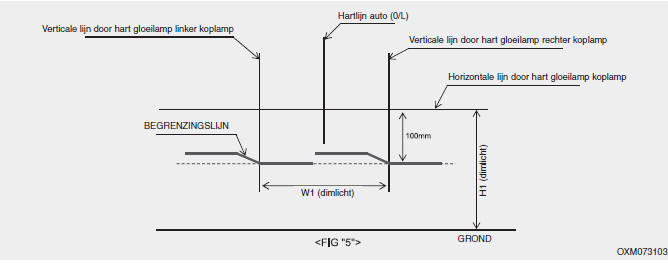

Dimlicht (RH)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.

2.De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.

4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

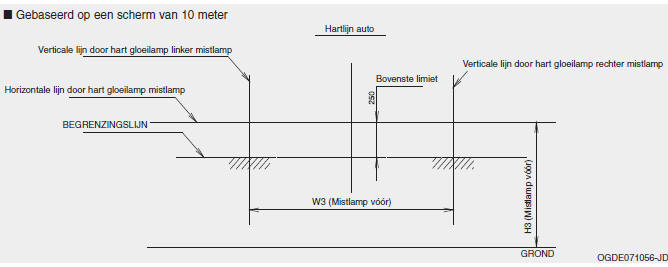

Gebaseerd op een scherm van 10 meter

Mistlamp vóór

1.Stel de mistlampen af zonder dat er iemand in de auto zit.

2.De begrenzingslijn moet in het toegestane gebied vallen (gearceerde gedeelte).
