Gloeilampen

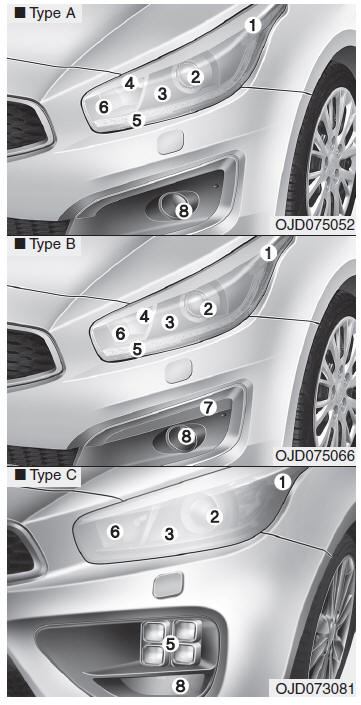

  1. Richtingaanwijzer vóór
  2. Koplamp (dimlicht)
  3. Statische bochtverlichting (indien van toepassing)
  4. Parkeerlicht
  5. Parkeerlicht / Dagrijverlichting (DRL, LED-type) (indien van toepassing)
  6. Koplamp (grootlicht)
  7. Dagrijverlichting (DRL, gloeilamptype) (indien van toepassing)
  8. Mistlamp vóór (indien van toepassing)

1. Schakel de motor uit en open de motorkap.

2. Neem de minkabel van de accu los.

3. Neem de voedingsstekker(s) aan de achterzijde van de koplampunit los.

Gloeilampen

Als u bij de lamp kunt zonder de koplampunit te verwijderen, hoeft u stap 4 - 7 niet uit te voeren.

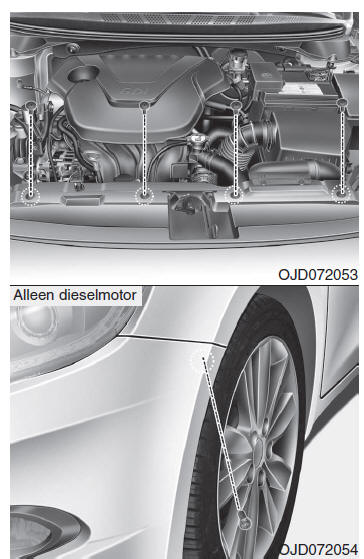

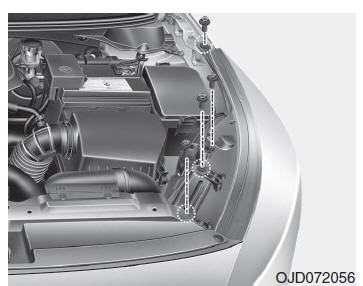

4. Draai de bevestigingsbouten van de voorbumper los.

Gloeilampen

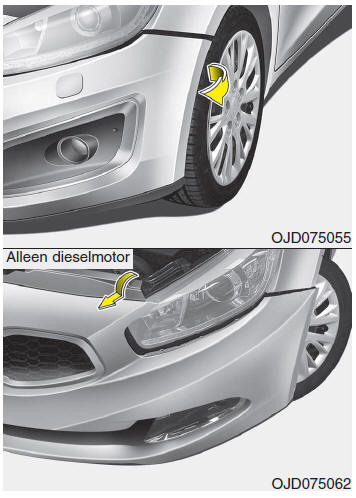

5. Trek het voorbumperpaneel los.

Gloeilampen

6. Draai de bevestigingsbout los.

7. Trek de koplampunit uit de carrosserie.

Koplamp (grootlicht, 1) en statische bochtverlichting (2, indien van toepassing)

Gloeilampen

Volg stappen 1 - 7 op de vorige bladzijde.

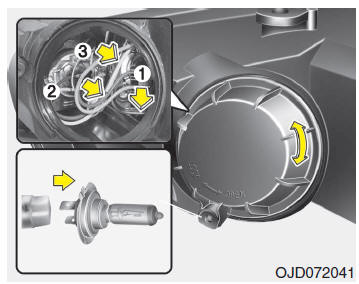

8. Verwijder het deksel door deze linksom te draaien.

9. Neem de stekker los van de fitting van de koplamp.

10. Maak de klem van de koplamp los door het uiteinde in te drukken en omhoog te duwen.

11. Verwijder de lamp uit de koplampunit.

12. Plaats een nieuwe koplamp en bevestig deze door de klem in de groef van de lamp te drukken.

13. Sluit de stekker van de fitting van koplamp aan.

14. Plaats het deksel van de koplamp door dit rechtsom te draaien.

15. Sluit de voedingsstekker aan op de achterzijde van de koplampunit.

Parkeerlicht (3, gloeilamptype)

Volg stappen 1 - 9 op de vorige bladzijde.

10. Neem de fitting los uit de unit.

11. Neem de lamp los uit de fitting.

12. Steek een nieuwe lamp in de fitting.

13. Plaats de fitting in de unit.

14. Plaats het deksel van de koplamp door dit rechtsom te draaien.

Koplamp (dimlicht, type zonder gasontladingslamp)

Gloeilampen

Volg stappen 1 - 7 op de vorige bladzijde.

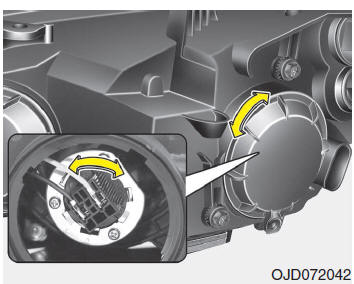

8. Verwijder het deksel door deze linksom te draaien.

9. Verwijder de fitting uit de unit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de unit.

10. Neem de lamp los uit de fitting.

11. Steek een nieuwe lamp in de fitting.

12. Plaats de fitting in de unit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de unit. Duw de fitting in de unit en draai de fitting rechtsom.

13. Plaats het deksel van de koplamp door dit rechtsom te draaien.

AANWIJZING Als na het vervangen van de koplampunit na schade of het opnieuw monteren de koplamp moeten worden afgesteld, adviseren we u contact op te nemen met een officiële Kia-dealer.

Koplamp (dimlicht, gasontladingstype), Parkeerlicht/DRL (LED-type)

Als de lamp niet brandt, raden u aan het systeem door een officiële Kia-dealer na te laten kijken.

WAARSCHUWING - Gasontladingslamp dimlicht (indien van toepassing)

Probeer wegens elektrocutiegevaar het dimlicht (xenonlamp) niet zelf te controleren of te vervangen. Als het dimlicht (xenonlamp) niet brandt, adviseren we u contact op te nemen met een officiële Kia-dealer.

AANWIJZING Gasontladingslampen hebben een langere levensduur dan halogeenlampen.

Gasontladingslampen gaan volgens schatting van de fabrikant twee keer zo lang of langer mee dan halogeenlampen, afhankelijk van de gebruiksfrequentie. Ze zullen waarschijnlijk wel op enig moment in het leven van de auto moeten worden vervangen. Vaker in- en uitschakelen van de koplampen dan gebruikelijk verkort de levensduur van de gasontladingslampen.

Gasontladingslampen raken niet op dezelfde manier defect als halogeen-lampen. Als de koplamp uitgaat na een werkingsperiode, maar direct weer gaat branden als de koplampschakelaar wordt bediend, moet de gasontladingslamp waarschijnlijk worden vervangen. Gasontladingslampen zijn complexer dan de conventionele halogeenlampen en hebben dus hogere vervangingskosten.

Wisselen tussen links en rechts rijdend verkeer De dimlichtbundel is asymmetrisch. Als u naar een land gaat waar het verkeer links rijdt, kan dit asymmetrische deel tegemoetkomend verkeer verblinden.

Om verblinding te voorkomen schrijft het ECE-Reglement verschillende technische oplossingen voor (bijv. een automatisch aanpassingssysteem, afplakken of de koplampen lager afstellen). Deze koplampen zijn zo ontworpen dat ze tegemoetkomend verkeer niet verblinden. Daarom hoeft u de koplampafstelling niet te veranderen als u in een landt rijdt waar het verkeer aan de andere kant rijdt dan in Nederland.

Gloeilampen

WAARSCHUWING - Halogeenlampen
  • Halogeenlampen bevatten gas onder druk, zodat de halogeenlamp bij het vallen kan ontploffen waardoor kleine glasdeeltjes vrijkomen.

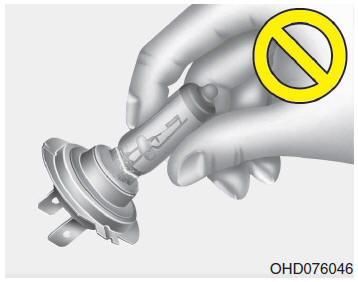

  • Behandel halogeenlampen altijd voorzichtig om krassen te voorkomen.Voorkom contact met vloeistoffen wanneer de lampen branden. Raak het glas nooit met de vingers aan. Door achtergebleven vet kan de lamp te heet worden en knappen wanneer deze brandt. De lamp mag alleen in gemonteerde toestand worden ingeschakeld.
  • Vervang een beschadigde of gebarsten lamp direct en gooi deze niet zomaar weg.
  • Draag bij het vervangen van een lamp een veiligheidsbril. Laat de lamp alvorens hem te vervangen afkoelen.

Richtingaanwijzer

Gloeilampen

Volg stappen 1 - 7 op de vorige bladzijde.

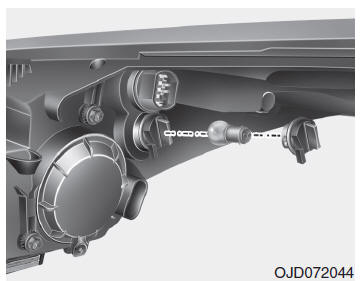

8.Verwijder de fitting uit de lichtunit door de fitting linksom te draaien tot de nokjes ervan in lijn liggen met de uitsparingen van de lichtunit.

9.Verwijder de lamp uit de fitting door de lamp in te drukken en de lamp linksom te draaien tot de nokjes ervan in lijn liggen met de uitsparingen van de fitting. Trek de lamp uit de fitting.

10. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.

11. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit.

Druk de fitting in de lichtunit en draai de fitting rechtsom.

Mistlampen vóór, dagrijverlichting (indien van toepassing)

Gloeilampen

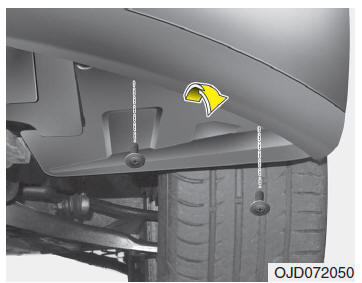

1. Trek de wielkuip omlaag door de schroeven te verdraaien.

2. Steek uw hand in de achterzijde van de voorbumper.

3. Neem de voedingsstekker los van de fitting.

Gloeilampen

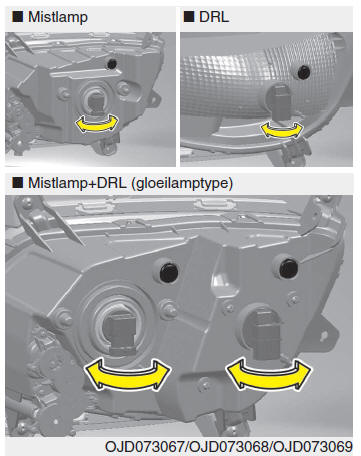

4. Verwijder de lampfitting uit het huis door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen in het huis.

5. Plaats een nieuwe lampfitting in het huis door de nokjes van de fitting uit te lijnen met de uitsparingen in het huis.

Duw de fitting in het huis en draai de fitting rechtsom.

6. Sluit de voedingsstekker aan op de fitting.
